Kubernetes on QingCloud AppCenter 用户指南

简介

Kubernetes 是一个开源的、用于管理云平台中多个主机上的容器化的应用的调度系统，是一个用于容器应用的自动化部署、弹性伸缩、应用升级以及运维等的开源平台。青云QingCloud Kubernetes 服务旨在方便用户在青云平台搭建 Kubernetes 集群。

创建 Kubernetes 集群

在青云上，您可以很方便的创建和管理一个 Kubernetes 集群。青云的 Kubernetes 集群支持横向在线伸缩，同时具有自我诊断功能，即当系统发现某节点坏死时在控制台显示状态。另外我们还提供了监控告警等功能来帮助您更好的管理集群。集群将运行于私有网络内，结合青云提供的高性能硬盘，在保障高性能的同时兼顾您的数据安全。

为了保障数据安全, Kubernetes 集群需要运行在受管私有网络中。所以在创建一个 Kubernetes 集群之前，需要创建一个 VPC 和一个受管私有网络，受管私有网络需要加入 VPC，并开启 DHCP 服务（默认开启）。VPC 的地址范围请不要选择 172.17.0.0/16 这个段，因为这个 docker 默认使用这个段，使用这个段会导致网络问题。

第一步：选择基本配置

在创建的对话框中，您需要填写名称 (可选)，选择 Kubernetes 版本号以及选择计费方式请根据需要选择 Kubernetes 主节点，节点和日志节点的 CPU、节点配置和数量、下图以主节点为例。所有节点的主机资源类型请保持一致，要么都是性能型，要么都是超高性能型选择集群主机所在的私网,私网需要在创建集群前准备好。填写 Kubernetes 应用所需参数

为了更好地与青云基础设施集成，Kubernetes应用需要使用您的API Token来创建资源。请在控制台生成秘钥
Kubernetes 应用使用青云提供的 SDN2.0，创建的 Pod 都会绑定一个网卡，分配一个私网地址。这里可以设置所使用的私网 ID，私网需要预先准备好，如(vxnet-xxxxxxx)。建议给 Pod 设置专用的私网，每个私网可以容纳200多个 IP，如果您需要的容器数量较多，请填写多个，之间用空格切分。
Kubernetes 应用内置了自定义日志监控功能，用户可以查询到所有 Kubernetes 管理的资源的日志。为了节省空间，日志会定期销毁。这里可以设置保存日志的天数
这里可以设置 Kubernetes API的域名，用于生成api server使用的ca证书

Kubernetes 应用支持使用私有容器仓库，方便使用内部容器仓库的用户,青云提供了harbor应用可以方便用户部署私有容器仓库
Kubernetes 需要从 dockerhub.qingcloud.com 下载镜像包含青云定制的 Kubernetes 服务镜像，因此需要用户填写 docherhub.qingcloud.com 用户名和密码。系统已经内置了 guest 账号，可以拉取 dockerhub.qingcloud.com 上的公开仓库。如果需要创建和使用自己的仓库，请提交工单申请。
设置 Kubernetes 系统的日志级别，之后可以通过 kibana 查看

第二步：创建成功

当 Kubernetes 创建完成之后，您可以查看每个节点的运行状态。当节点的服务状态显示为“正常”状态，表示该节点启动正常。当每个节点都启动正常后 Kubernetes 集群显示为“活跃”状态，表示您已经可以正常使用 Kubernetes 服务了。

测试 Kubernetes

使用客户端节点

Kubernetes 集群创建完成之后可以进行测试。找到客户端节点，点击 vnc 图标。使用 root/k8s 登录。执行

kubectl get pods --all-namespaces

程序返回所有 pod 状态，整个集群工作正常。

kubectl get service --all-namespaces

NAMESPACE     NAME                    CLUSTER-IP      EXTERNAL-IP   PORT(S)         AGE
default       kubernetes              10.96.0.1       <none>        443/TCP         1m
kube-system   elasticsearch-logging   10.96.0.11      <none>        9200/TCP        1m
kube-system   fluentbit-logging       10.96.195.104   <none>        24224/TCP       1m
kube-system   heapster                10.96.132.130   <none>        80/TCP          1m
kube-system   kibana-logging          10.96.18.90     <none>        5601/TCP        1m
kube-system   kube-dns                10.96.0.10      <none>        53/UDP,53/TCP   1m
kube-system   kubernetes-dashboard    10.96.70.70     <none>        80/TCP          1m

程序返回所有 service 状态，可以通过 cluster-ip 或者 service name 来调用 service。

curl 10.96.0.11:9200/_cluster/health
curl elasticsearch-logging.kube-system:9200/_cluster/health

客户端节点默认的 dns search domain 是 "default.svc.cluster.local svc.cluster.local cluster.local"，所以非 default namespace 下的 service，调用的时候需要加上 namespace 后缀。关于 Kubernetes 的 dns 支持的更详细的文档请参看 Kubernetes 官方文档 DNS Pods and Services 。

通过浏览器查看集群状态

Kubernetes 集群应用集成了官方的监控组件 heapster 和 dashboard。并提供了一个 elasticsearch kibana集群。方便用户查看监控和日志信息。

登录客户端节点后执行

nohup kubectl proxy --address='0.0.0.0' --accept-hosts='.*' --disable-filter=true &

连接客户端节点所在 vpc 的VPN后，使用浏览器访问 http://客户端节点ip:8001/ui，会自动跳转到dashboard应用。例如：

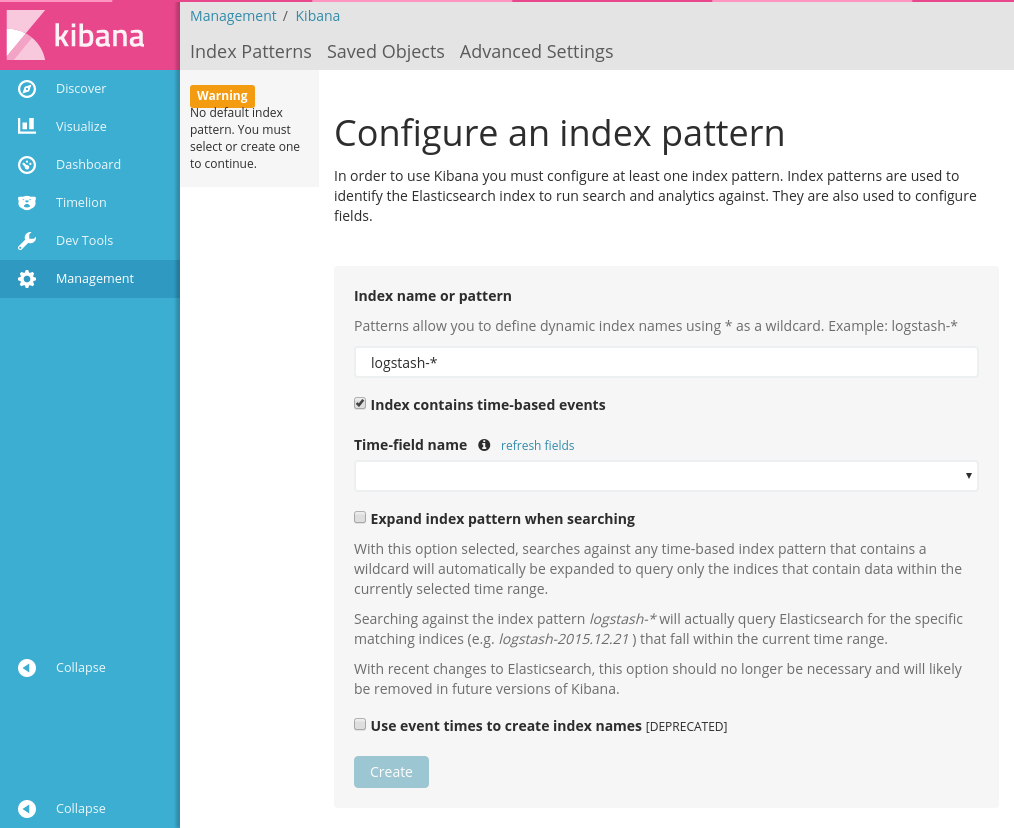

同样，访问http://客户端节点ip:8001/api/v1/proxy/namespaces/kube-system/services/kibana-logging/ 会打开日志服务的kibana 如图

用户可以执行以下命令获得其他服务的proxy地址

kubectl cluster-info

用户需要导入以下index来获取所需数据。

heapster-cpu-*
heapster-memory-*
heapster-filesystem-*
heapster-network-*
logstash-*

具体配置请参考官方文档

heapster的数据结构可以访问 http://客户端节点ip:8001/api/v1/proxy/namespaces/kube-system/services/elasticsearch-logging/_cat/indices 获得

我们提供了一些预置的模板,可以在这里下载

主要的timelion查询如下

.es(index='heapster-cpu-*',q="MetricsTags.type:node",split='MetricsTags.host_id:10',timefield='CpuMetricsTimestamp',kibana=true,metric="max:Metrics.cpu/node_utilization.value")

heapster-cpu- 是 heapster-的别称。可以通过_type来加以区分。 MetricsTags.type:node是不同类型实体的标记（例如 pod, node等）用户可以先将同一类型数据找出，然后按照需要构建查询。并绘出图表。

在线伸缩

增加节点

当 Kubernetes 需增加节点以应付应用逐步增多带来的压力，您可以在 Kubernetes 详细页点击“新增节点”按钮。添加成功详情页会显示服务状态为活跃。

删除节点

当客户端连接并不多的时候您也可以在 Kubernetes 详细页选中需要删除的节点，然后点“删除”按钮删除节点，以节省资源和费用。

垂直扩容

如果需要给节点增强配置或降低配置，可以使用扩容集群的功能。

可以在接下来的界面中调整不同角色的容量。

Kubernetes 和 QingCloud IaaS 的整合

负载均衡器

Kubernetes on QingCloud 支持将 Kubernetes 内部的服务和 QingCloud IaaS 的负载均衡器关联起来，通过负载均衡器将服务暴露给集群外部调用。

Service 的 type 设置为 LoadBalancer，然后在 metadata 中增加以下 annotations:

service.beta.kubernetes.io/qingcloud-load-balancer-type ，负载均衡器的承载能力类型，和 create_loadbalancer 接口中的 loadbalancer_type 取值范围相同。
service.beta.kubernetes.io/qingcloud-load-balancer-eip-ids ，负载均衡器上绑定的 eip ID，最多支持4个，这个 annotation 表示要创建的是 “公网” 类型的负载均衡器。 eip 必须是可用的 eip，系统会自动创建负载均衡器。
service.beta.kubernetes.io/qingcloud-load-balancer-vxnet-id ，负载均衡器要加入的私有网络 ID，表示要创建的是“私网” 类型负载均衡器。

qingcloud-load-balancer-eip-ids 和 qingcloud-load-balancer-vxnet-id 根据负载均衡器的"公网"或者"私网"二选一即可。

整体如下面的例子：

apiVersion: v1
kind: Service
metadata:
  name: helloworld
  annotations:
    service.beta.kubernetes.io/qingcloud-load-balancer-eip-ids: "eip-xxxx"
    service.beta.kubernetes.io/qingcloud-load-balancer-type: "0"
spec:
  ports:
    - port: 80
      targetPort: 80
  selector:
    app: helloworld
  type: LoadBalancer
---
apiVersion: v1
kind: Service
metadata:
  name: helloworld-internal
  annotations:
    service.beta.kubernetes.io/qingcloud-load-balancer-vxnet-id: "vxnet-xxxx"
    service.beta.kubernetes.io/qingcloud-load-balancer-type: "0"
spec:
  ports:
    - port: 80
      targetPort: 80
  selector:
    app: helloworld
  type: LoadBalancer

通过 kubectl 可以查看 service 的状态：

kubectl get service

NAME                  CLUSTER-IP     EXTERNAL-IP     PORT(S)        AGE
helloworld            10.96.146.44   139.198.0.55    80:30760/TCP   3d
helloworld-internal   10.96.145.22   192.168.0.5     80:30221/TCP   3d

公网的负载均衡器的 EXTERNAL-IP 显示的是负载均衡器绑定的 eip 的 ip 地址，私网负载均衡器的 EXTERNAL-IP 显示的是均衡器的私网 ip。

存储

Kubernetes on QingCloud 支持将 QingCloud IaaS 上的硬盘直接挂载到 pod 上作为 PersistentVolume，当 pod 迁移时，硬盘会自动随着 pod 迁移到其他主机上。

定义 PersistentVolume 时，在 spec 中增加 qingCloudStore，有两个属性

volumeID 您在青云控制台上创建一块硬盘，然后将硬盘 ID 复制到这里。
fsType 该硬盘挂载后的文件系统格式。

整体如下面的例子：

kind: PersistentVolume
apiVersion: v1
metadata:
  name: qingcloud-pv
  labels:
    type: qingcloud
spec:
  capacity:
    storage: 10Gi
  accessModes:
    - ReadWriteOnce
  qingCloudStore:
        volumeID: vol-xxxxx
        fsType: ext4

在 pod 中使用的例子：

apiVersion: v1
kind: Pod
metadata:
  name: test-pd
spec:
  containers:
  - image: dockerhub.qingcloud.com/docker/nginx
    name: test-container
    volumeMounts:
    - name: html-volume
      mountPath: "/usr/share/nginx/html"
  volumes:
  - name: html-volume
    qingCloudStore:
      volumeID: vol-xxxxx
      fsType: ext4

使用 persistentVolumeClaim

通过上面的例子可以看出来，要使用 PersistentVolume 需要预先创建好硬盘，并且配置文件和具体的资源绑定了，不方便迁移。为了解决这个问题 Kubernetes 提供了 persistentVolumeClaim，只需要声明 persistentVolume 需求，创建和回收 volume 交给系统。

定义 StorageClass:

kind: StorageClass
apiVersion: storage.k8s.io/v1beta1
metadata:
  name: qingcloud-storageclass
  labels:
      addonmanager.kubernetes.io/mode: EnsureExists
  annotations:
      storageclass.beta.kubernetes.io/is-default-class: "true"
provisioner: kubernetes.io/qingcloud-volume

定义 PersistentVolumeClaim

kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: qingcloud-pvc
  annotations:
    volume.beta.kubernetes.io/storage-class: qingcloud-storageclass
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 10Gi

qingcloud-storageclass 已经在 Kubernetes on QingCloud 内置，所以不需要用户自己配置，同时 qingcloud-storageclass 是默认的 storageclass，所以 PersistentVolumeClaim 中的 annotations volume.beta.kubernetes.io/storage-class: qingcloud-storageclass，也可以省略。更完整的例子参看 wordpress 例子。

默认的 qingcloud-storageclass 使用的是性能盘或者超高性能盘，取决于集群节点选择的主机的资源类型(性能型或者超高性能型)，系统会自动根据主机类型进行创建。所以有一个要求就是集群中的所有节点都必须选择一致的资源类型。

如果想使用容量盘，只需要指定 storage-class 为 qingcloud-storageclass-capacity。可以通过

kubectl get storageclass

NAME                               TYPE
qingcloud-storageclass (default)   kubernetes.io/qingcloud-volume
qingcloud-storageclass-capacity    kubernetes.io/qingcloud-volume

命令查看系统中已有的 storageclass，也可以定义自己的 storageclass。

网络

Kubernetes on QingCloud 容器网络使用的是 SDN Passthrough 方案，每个 pod 分配的 ip 和主机是同一个 vpc 下的 ip。所以部署容器的时候，会在控制台看到挂载网卡的任务提示出现。这种网络方案让 pod 和主机使用同一层的网络，避免了性能损失，但也有一些限制需要了解：

每个主机当前最多支持 64 个网卡，所以 Kubernetes on QingCloud 限制每个节点上最多 60 个pod。
每个私有网络是一个 C 段地址，只能支持 200 多个 ip 地址，所以如果集群要支持更多的 pod，创建时需要添加多个私有网络 ID。

注意事项

VPC 的地址范围请不要选择 172.17.0.0/16 这个段，因为这个 docker 默认使用这个段，使用这个段会导致网络问题。
所有节点的主机资源类型请保持一致，要么都是性能型，要么都是超高性能型。
节点监控界面中包含当前节点运行的 pod 数量和容器数量。
由于需要从 dockerhub.qingcloud.com 下载镜像，请确保集群所在私网能够访问公网（vpc 绑定了公网 ip)。
更多 Kubernetes 的使用方法请参考 Kubernetes 官方文档。

FAQ

如何在集群外部访问 Kubernetes 内的 service？

主要有两个方案：

将 service 通过 LoadBalancer 暴露出来，如果只是私网内使用可以用私网的负载均衡器。这个方案比较通用，建议正式场景使用这个方案。
设置一条路由，将发给 cluster-ip 的数据包都转发给集群的某个节点(包括 master)。这个相当于将该节点作为网关来转发给 cluster-ip 的数据包。如果还想通过域名访问，可以设置 dns。这个方案不建议作为正式的机制使用。
```
     ip route add 10.96.0.0/16 via $cluster_node_ip
```
```
     nameserver 10.96.0.10
     search default.svc.cluster.local svc.cluster.local cluster.local
```
